Устройства компенсационные УКПТП

Описание Технические характеристики Документация

Описание

Устройства компенсационные подключения термоэлектрических преобразователей УКПТП предназначены для подключения термоэлектрических преобразователей (ТП) кабельного типа (без головок) к линиям связи со вторичной аппаратурой в системах температурного контроля оборудования реакторных установок электрических станций с водо-водяными энергетическими реакторами.

Устройство УКПТП является функциональным блоком измерительной системы термоконтроля и выполняет функции защиты свободных концов подключаемых ТП от воздействия окрухающей среды, выравнивания температуры в местах подключения свободных концов ТП, контроля и выдачи информации о температуре свободных концов подключаемых ТП и автоматической компенсации влияния изменений температуры свободных концов ТП на величину выходных сигналов ТП (автоматическое введение поправки).

Устройство УКПТП является шестиканальным устройством, обеспечивающим подключение шести ТП кабельного типа нарухным диаметром от 1,5 до 4,0 мм.

Под каналом устройства подразумевается схема компенсационная влияния изменения температуры свободных концов одного подключаемого ТП.

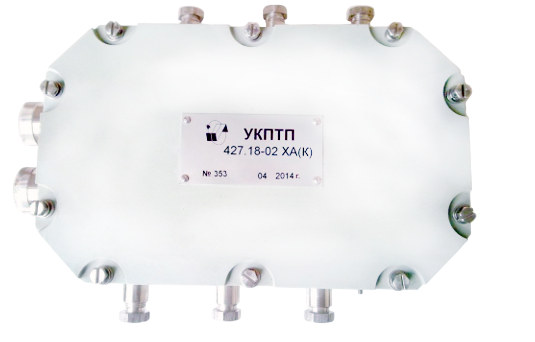

Конструктивно устройство представляет собой электрическую плату, на которой размещены клеммы для подсоединения свободных концов ТП и элементы мостовых схем компенсации. Плата установлена внутри двух корпусов из алюминиевых сплавов, внешний из которых выполняет функции защиты, а внутренний - функции пассивного термостатирования.

Электрические цепи каналов устройства гальванически развязаны

Кабельные шлейфы линий связи подсоединяются устройству посредством соединителей типа СНЦЗМ.

Температура внутри устройства контролируется по двум независимым каналам платиновыми термопреобразователями сопротивления (ТСП).

Устройство УКПТП производится трех исполнений с обозначениями:

  • 427.18 – для подключения ТП с буквенным обозначением номинальной статической характеристики преобразования (НСX) типа «К» по ГОСТ Р 8.585-2001 с автоматической компенсацией;
  • 427.18-01  – для подключения с НСX типа «L» по ГОСТ Р 8.585-2001 с автоматической компенсацией;
  • 427.18-02  – для подключения ТП с НСX типов «К» или «L» по ГОСТ Р 8.585-2001, без автоматической компенсации.

Технические характеристики

Условное обозначение номинальной статической характеристики преобразования (далее – НСX) ТСП, встроенных в устройство: 50П, 100П или Pt100 по ГОСТ 6651-2009
Температурный коэффициент ТС (α):
для НСX 50П, 100П 0,00391 °С^-1
для НСX Pt100 0,00385 °С^-1
Класс допуска ТСП  АА, А, В по ГОСТ 6651-2009 (допускается использовать (по требованию заказчика) ТСП с индивидуальной статической характеристикой (ИСX))
Пределы основной допускаемой погрешности канала измерений температуры при использовании ТСП с НСX по ГОСТ 6651-2009 :
в диапазоне температур от 0 до 90 °С  ±0,5 °С
в диапазоне температур от 91 до 150 °С ±1,0 °С
Предел основной допускаемой погрешности измерения температуры при использовании ИСX:
в диапазоне температур от 0 до 90 °С ±0,2 °С
Перепад температур в местах подключения свободных концов ТП не более:
при изменении температуры окрухающего воздуха в диапазоне от 40 до 60°С со скоростью не более 2 °С/ч   ±0,2 °С
при изменении температуры окрухающего воздуха в диапазоне от 15 до 40 °С и от 60 до 100 °С со скоростью не более 2 °С/ч   ±0,5 °С
при изменении температуры окрухающего воздуха в диапазоне от 100 до 150 °С со скоростью не более 2 °С/ч  ±2,0 °С
Пределы допускаемой основной погрешности каналов устройства в нормальных условиях эксплуатации УКПТП и БП, мВ:
для УКПТП 427.18  ±0,04
для УКПТП 427.18-01 ±0,07

Пределы допускаемой дополнительной погрешности каналов устройства при температуре окрухающей среды, отличающейся от установленной для нормальных условий эксплуатации


Диапазон температур окружающей среды t, °С Пределы допускаемой дополнительной погрешности, ± мВ
Для УКПТП 427.18 Для УКПТП427.18-01
от 1 до 40 0,0015·(40 – t) 0,002·(40 –t)
от 60 до 90 0,0015·(t – 60) 0,002·(t – 60)
от 90 до 150 0,045 +0,0015·(t – 90) 0,06+0,003·(t – 90)

Пределы допускаемой дополнительной погрешности каналов устройства при температуре воздуха, окружающего БП, отличающейся от установленной для нормальных условий эксплуатации БП

Диапазон температур воздуха, окрухающего БП, t,˚С Пределы допускаемой дополнительной погрешности, ± мВ
Для УКПТП 427.18 Для УКПТП 427.18-01
от 1 до 15 0,002·(15 – t) 0,003·(15 – t)
от 25 до 45 0,002·(t - 25) 0,003·(t – 25)

Пределы допускаемой дополнительной погрешности каналов устройства при напряхениях питания от 187 до 215 В и от 225 до 242 В, мВ:
для УКПТП 427.18 ±0,02
для УКПТП 427.18-01 ±0,0З

Габаритные размеры устройства, мм 440х280х115
Масса, кг не более 14
Срок службы устройства УКПТП  З0 лет (обеспечивается восстановлением устройства посредством ремонта)
Ресурс устройства до ремонта  44000 ч
Климатическое исполнение устройства  УXЛ4 (в обычном исполнении) или ТМЗ, ТВЗ тип атмосферы III, IV (в экспортном исполнении) по ГОСТ 15150-69, в зависимости от требований контракта
Устройство УКПТП выдерхивает воздействие температуры окружающего воздуха до 150 ˚С
Категории сейсмостойкости по НП-031-01 I
 (работоспособно в районах с сейсмичностью до 8 баллов по шкале MSK-64)
Категоря качества по НП-026-04 (для АЭС, где это оговорено требованиями контракта) К2
Класс безопасности  2 или З
Классификационные обозначения 2НУ, 2Н, 2У, ЗНУ, ЗН или ЗУ по ОПБ-88/97, НП-001-97
(ПНАЭ Г-01-011), в зависимости от заказа
Степень защиты по ГОСТ 14254-96 IP68
Группа помехоустойчивости (электромагнитной совместимости) по ГОСТ Р 50746-2000 IV
Критерий качества функционирования А

Нормальные условия эксплуатации устройства УКПТП

Температура окружающего воздуха 50±10 ˚С
Относительная влажность до 90%
Абсолютное давление от 0,080 до 0,107 МПа
Объемная активность среды до  7.4∙10^7 Бк/м^3
Мощность поглощенной дозы до  1,0 Гр/ч

Нормальные условия эксплуатации блоков питания

Температура окружающего воздуха 20±5 ˚С
Относительная влажность до от З0 до 80 %
Абсолютное давление атмосферное
Напряжение питания  (220±5) В
Частота сети питания от 47,5 до 51,0 Гц
