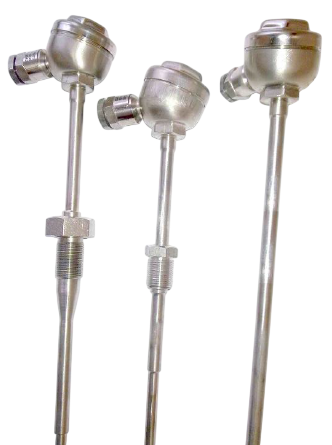

Термопреобразователи сопротивления ТСП-05
Описание
Технические характеристики
Документация
Описание
Термопреобразователи сопротивления ТСП-05 (далее – ТС или термопреобразователи) предназначены для непрерывного измерения температуры химически неагрессивных сред: воды, пара, масла, воздуха, металлических и бетонных конструкций в атомной энергетике на АЭС с реакторами типа ВВЭР, РБМК, БН и на АСТ, включая оборудование, размещаемое в герметичной зоне АЭС с ВВЭР, а также для измерений температуры газообразных и жидких сред в различных отраслях промышленности.
Технические характеристики
| Диапазон измерений температуры, °С |
от -50 до +100 от -50 до +400 |
||||||||||
| Условное обозначение НСХ по ГОСТ 6651-2009 | 50П, 100П, Pt100 | ||||||||||
| Температурный коэффициент α, °С^-1 | |||||||||||
| для НСХ типов 50П, 100П | 0,00391 | ||||||||||
| для НСХ типа Pt100 | 0,00385 | ||||||||||
| Класс допуска ТС по ГОСТ 6651-2009 | А, В, С | ||||||||||
| Допуск ТС, °С, где |t| - абсолютное значение температуры, °С, без учета знака |
для класса А: ±(0,15+0,002∙|t|) для класса В: ±(0,3+0,005∙|t|) для класса С: ±(0,6+0,01∙|t|) |
||||||||||
|
Максимальное значение измерительного тока, протекающего по ЧЭ, мА: |
|||||||||||
| для ТС с Rо=50 Ом | 10 | ||||||||||
| для ТС с Rо=100 Ом | 7 | ||||||||||
| Время термической реакции ТС в потоке воды, имеющем скорость не менее 0,3 м/с, при котором изменение показаний составляет 63,2 % полного изменения, с, не более | 20; 40 | ||||||||||
| Электрическое сопротивление изоляции при температуре от +15 до +35 °С, МОм, не менее | 100 | ||||||||||
| Длина монтажной части ТС, мм | от 80 до 20000 | ||||||||||
| Диаметр монтажной части ТС, мм | 10 | ||||||||||
| Масса, кг | от 0,40 до 1,12 | ||||||||||
| Степень защиты от воды и пыли по ГОСТ 14254-2015 | IP67 | ||||||||||
| Климатическое исполнение ТС по ГОСТ 15150-69 | УХЛ2, УХЛ3, УХЛ4, М4, ТВ3, ТМ3 | ||||||||||
| Тип атмосферы по ГОСТ 15150-69 | IV | ||||||||||
| Группа исполнения по ГОСТ Р 52931-2008 | Д2 | ||||||||||
| Виброустойчивость и вибропрочность по ГОСТ Р 52931-2008 | V4 | ||||||||||
| Группа механического исполнения по ГОСТ 30631-99 | М5 | ||||||||||
|
Группа исполнения по устойчивости к помехам ТС по ГОСТ 32137-2013 |
IV | ||||||||||
| Категория сейсмостойкости по НП-031-01 | I | ||||||||||
| Рабочие условия эксплуатации: | |||||||||||
| температура окружающего воздуха, °С | от –50 до +150 | ||||||||||
| относительная влажность, % | до 100 | ||||||||||
| Средний срок службы ТС, лет, не менее | 15 | ||||||||||
| Назначенный срок службы ТС, лет | 10 | ||||||||||
| Средняя наработка до отказа ТС, ч, не менее | 250 000 | ||||||||||
