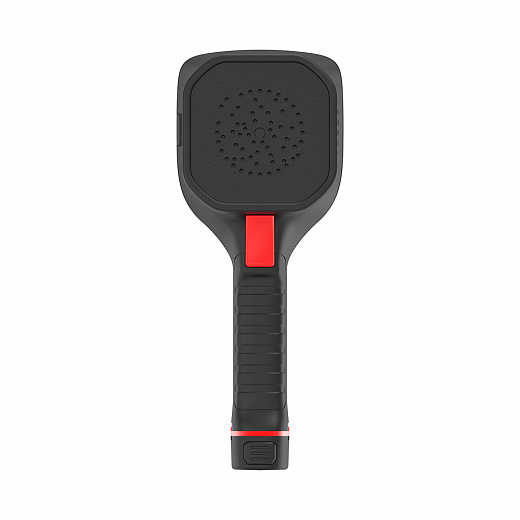

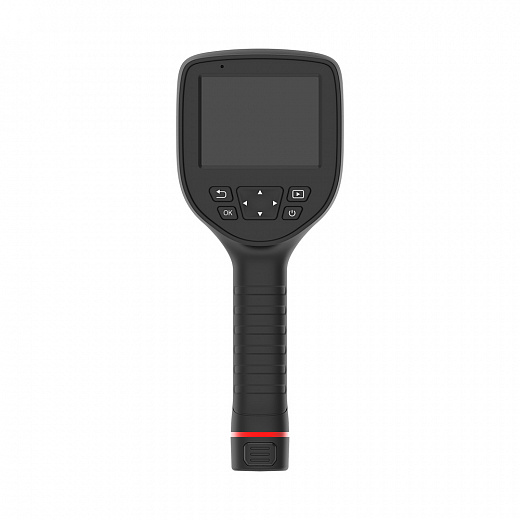

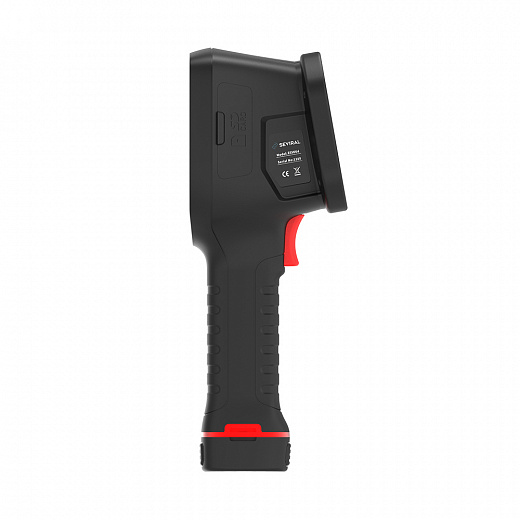

Визуально акустическая камера Seviral ВАД-64
- Обнаружение и количественная оценка утечек газа (мл/мин, уровень потерь)
- Выявление и классификация частичных разрядов: точечные, плавающие, поверхностные, коронные
- Фото- и видеосъёмка дефектов с наложением акустической карты
- Отображение PRPD-диаграммы для анализа частичных разрядов
- Автоматическая индикация точки с максимальным уровнем звука
- Беспроводная передача данных: Wi‑Fi, 4G, Bluetooth, USB
- Геопривязка снимков (встроенный GPS)
Описание
Технические характеристики
Документация
Описание
Современное решение для бесконтактного обнаружения утечек газа и частичных разрядов. Преобразует ультразвуковые сигналы в наглядное изображение с акустической картой поверх видеопотока.Назначение
Камера Seviral ВАД‑64 предназначена для оперативного поиска утечек сжатых газов (включая метан, пропан, хладагенты) и выявления частичных разрядов в электрооборудовании — трансформаторах, изоляторах, распределительных устройствах.
Преимущества
Широкий частотный диапазон: 2 кГц – 100 кГц (ультразвук и слышимые звуки)
Дальность обнаружения от 0,3 до 130 метров
Высокая точность позиционирования источника звука — погрешность менее 5 см на 1 метре
Фиксация очень тихих источников (от <20 дБ SPL)
Работоспособность при низких температурах до −20 °C
Лёгкий переносной корпус (650 г), защита IP54 от пыли и брызг
Яркий 3,5‑дюймовый экран, читаемый при солнечном свете
Области применения
Энергетика: подстанции, ЛЭП, распределительные устройства
Нефтегазовая отрасль: трубопроводы, фланцы, арматура — поиск утечек метана, пропана
Промышленность: утечки сжатого воздуха, азота, хладагентов
Железнодорожный транспорт: диагностика тормозных систем и пневмооборудования
Компрессорные и насосные станции: оперативный контроль герметичности
Электротехнические лаборатории: выявление частичных разрядов в изоляции, трансформаторах, вводах
Комплект поставки
Акустическая камера Seviral ВАД‑64
Сменный литий-ионный аккумулятор
Двухместное зарядное устройство (зарядный стакан)
Высокоскоростная SD‑карта 32 ГБ
Кабель USB для передачи данных на ПК
Руководство пользователя и документация
Технические характеристики
| Параметр | Значение |
| Модель | Seviral ВАД-64 |
| Акустические параметры | |
| Тип микрофона | 64 цифровых кремниевых MEMS-микрофона |
| Чувствительность микрофона | -26 дБFS при 1 кГц |
| Частотный диапазон | 2 кГц – 100 кГц |
| Расстояние обнаружения | 0,3–130 м (зависит от сигнала) |
| Частота кадров акустического изображения | 25 Гц |
| Макс. уровень звукового давления | 120 дБ |
| Мин. отображаемый уровень звука | <20 дБ SPL (зависит от частоты) |
| Частота дискретизации акустического сигнала | 200 кГц |
| Погрешность позиционирования | <0,05 м на 1 м (при 40 кГц) |
| Режимы обнаружения | Утечка газа, частичные разряды |
| PRPD-диаграмма | Поддерживается |
| Минимальная обнаруживаемая утечка газа | 30 мл/мин (3 м, 0,12 МПа) |
| Типизация частичных разрядов | Точечный, плавающий, поверхностный, коронный |
| Видеокамера (видимый свет) | |
| Фокусное расстояние | 2,7 мм |
| Поле зрения (FOV) | 66° |
| Максимальное разрешение фото | 2592×1944 |
| Разрешение экрана | 800×480 (видео 800×480) |
| Фокусировка | Фиксированная |
| Дисплей | |
| Экран | 3,5″, 640×480, читаемый при солнце |
| Цветовые палитры | 8 (железо-красная, серая, инверсная и др.) |
| Связь и передача данных | Wi-Fi, 4G, Bluetooth, USB |
| GPS | Встроенный, геотегинг |
| Хранение | SD-карта 32 ГБ (в комплекте), фото JPG, видео MP4 |
| Питание | |
| Тип батареи | Сменный Li-Ion |
| Напряжение | 12 В DC |
| Время работы | >2 часа (25°C, обычное использование) |
| Зарядное устройство | Двухместный стакан |
| Физические параметры | |
| Вес | 650 г |
| Размеры | 102×95×257 мм |
| Условия эксплуатации | |
| Рабочая температура | от –20°C до +55°C |
| Температура хранения | от –40°C до +70°C |
| Влажность | ≤95% (без конденсации) |
| Степень защиты | IP54 |
