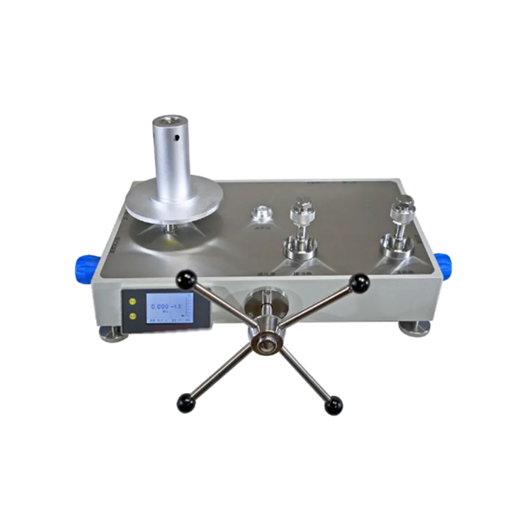

АКЛЕС-60 грузопоршневой манометр пневматический
- В пневматическом грузопоршневом манометре используется чистый воздух или азот в качестве рабочей среды, что исключает влияние вязкости, характерное для масляной рабочей среды, тем самым значительно повышается чувствительность и точность измерений
- Шток выполнен из нитрида кремния, цилиндр из карбида вольфрама, что обеспечивает минимальную погрешность деформации, низкую температурную погрешность, превосходную износостойкость и долговременную стабильность поршневой системы
- Основание изготовлено из алюминиевого сплава, что обеспечивает легкую и прочную конструкцию
Описание
Технические характеристики
Описание
Пневматический грузопоршневой манометр (ГПМ) предназначен для создания и точного измерения избыточного давления при поверке и калибровке средств измерения давления. Принцип работы пневматического грузопоршневого манометра основан на том, что сила, образуемая давлением воздуха, действующим на нижний торец поршня, уравновешивается силой тяжести, создаваемой грузом, приложенным к верхнему концу поршня.
Технические характеристики
| Диапазон измерений, МПа | от 0,1 до 6 | |
|
Предел допускаемой погрешности, % ИВ |
0,01/0,02/0,05 | 0,005 |
|
Номинальная площадь поршня, см2 |
0,2 | 0,5 |
| Спецификация грузов, МПа | 1/0,5/0,2/0,1 | 0,5/0,1 |
| Масса грузов, кг | 2/1/0,4/0,2 | 2,5/0,5 |
| Количество грузов, шт. | 5/1/1/2 | 11/4 |
| Рабочая среда | Воздух или азот | |
