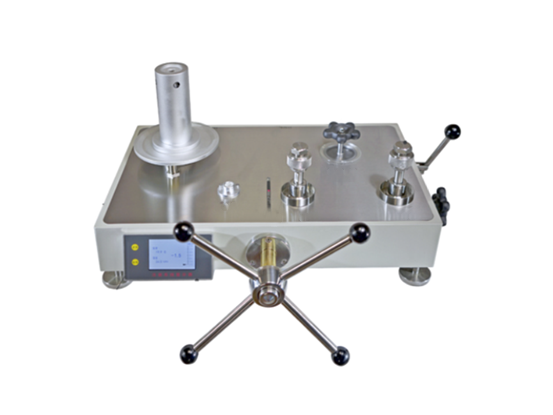

АКЛЕС-250 грузопоршневой манометр гидравлический
- Поршневая система не допускает трение, зацепы, заклинивание, легко разбирается и собирается без инструментов
- Удобная система очистки поршневой системы и замены уплотнительных колец
- Два инфракрасных датчика расстояния собирают данные о перемещении поршня и выводят их на ЖК-дисплей
- Температура и положение поршня отображаются на цветном 3,5 дюймовом дисплее
- Прибор оснащен двумя быстросъемными соединениями M20×1,5
- В масляном резервуаре установлен фильтр, который обеспечивает чистоту масла, поступающего в поршневую систему, что позволяет избежать засорения и повреждений, вызванных попаданием грязного масла в поршневую систему, а также заклинивания и разрушения штока поршня
Описание
Технические характеристики
Описание
Гидравлический грузопоршневой манометр (ГПМ) предназначен для создания и точного измерения избыточного давления при поверке и калибровке средств измерения давления. Принцип работы ГПМ основан на том, что сила, создаваемая давлением жидкости, действующим на нижний торец поршня, уравновешивается силой тяжести, создаваемой грузом, приложенным к верхнему концу поршня. Поршневая система изготовлена из карбида вольфрама, что обеспечивает малую погрешность деформации, малую дополнительную температурную погрешность, износостойкость и позволяет сохранять размеры поршневой системы неизменными в течение длительного времени. Конструкция поршневой системы обеспечивает простоту установки и обслуживания.
Технические характеристики
| Диапазон измерений, МПа | от 0,5 до 25 | ||
| Предел допускаемой погрешности,% ИВ | 0,005/0,01/0,02 | 0,05 | |
|
Номинальная площадь поршня, см2 |
0,1 | 0,05 | |
| Нижняя пластина и поршень | Масса, кг | 0,5 | 0,25 |
| Давление, МПа | 0,5 | ||
| Спецификация грузов | Масса, кг | 0,5; 2,5 | 0,25;1,25 |
| Давление, МПа | 0,5 ; 2,5 | ||
| Количество, шт. | 4; 9 | ||
| Резьба коннектора | M20x1,5 | ||
|
Рабочая среда |
Масло авиационное АМГ-10 ГОСТ 6794-2017 |
||
