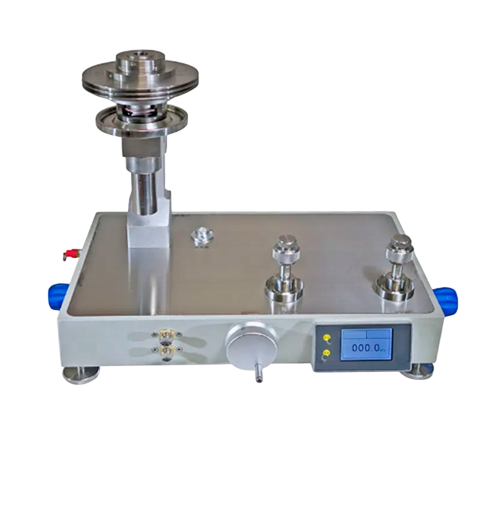

АКЛЕС-10 грузопоршневой манометр пневматический
- В пневматическом грузопоршневом манометре используется чистый воздух или азот в качестве рабочей среды, что исключает влияние вязкости, характерное для масляной рабочей среды, тем самым значительно повышается чувствительность и точность измерений
- Шток выполнен из нитрида кремния, цилиндр из карбида вольфрама, что обеспечивает минимальную погрешность деформации, низкую температурную погрешность, превосходную износостойкость и долговременную стабильность поршневой системы
- Измерительная система имеет инновационную конструкцию, которая позволяет проводить измерения избыточного давления и вакуума. Нужно просто нажать кнопку смены режима измерений и установить вакуумную крышку
- Основание изготовлено из алюминиевого сплава, что обеспечивает легкую и прочную конструкцию
Описание
Технические характеристики
Описание
Пневматический грузопоршневой манометр (ГПМ) предназначен для создания и точного измерения избыточного давления и вакуума при поверке и калибровке средств измерения давления. Принцип работы пневматического грузопоршневого манометра основан на том, что сила, образуемая давлением воздуха, действующим на нижний торец поршня, уравновешивается силой тяжести, создаваемой грузом, приложенным к верхнему концу поршня.
Технические характеристики
| Диапазон измерений, МПа |
от -0,1 до 1 МПа (от -100 до -5 кПа; от 5 до 1000 кПа) |
|||
| Предел допускаемой погрешности, % ИВ | 0,01/0,02/0,05 | 0,005 | ||
| Номинальная площадь поршня, см2 | 1 | 5 | ||
| Спецификация грузов, кПа | Избыточное давление | Вакуум | Избыточное давление | Вакуум |
|
200/100/50/20/10/5
|
-50/-20/-10/-5 | 100/50/20/10/5 | -20/-10/-5 | |
| Масса грузов, кг | 2/1/0,5/0,2/0,1/0,05 | 0,5/0,2/0,1 /0,05 | 5/2,5/1/0,5/0,25 | 1/0,5 /0,25 |
| Количество грузов, шт. | 4/1/1/1/2/1 | 1/1/2/1 | 9/1/1/2/1 | 4/1/1 |
| Рабочая среда | Воздух или азот | |||
