Термопреобразователи сопротивления ТСП-08
Описание
Технические характеристики
Документация
Описание

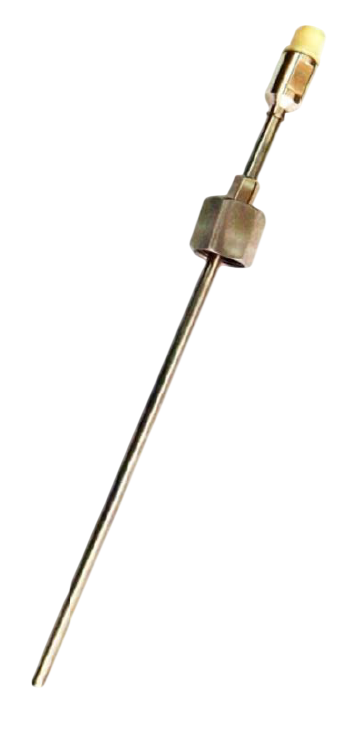

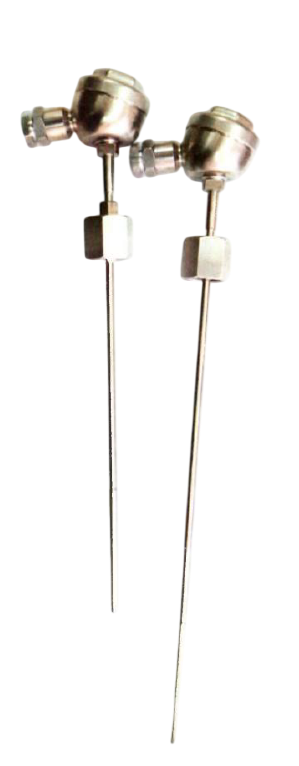

Термопреобразователи сопротивления платиновые ТСП-08 (далее - ТС) предназначены для измерений температуры масла подшипников, в том числе, в составе оборудования атомных станций (далее - АС) и атомных станций теплоснабжения (далее - АСТ).
Технические характеристики
| Диапазон измеряемых температур ТС (в зависимости от назначения ТС), °С: | |||||||||||
| для использования на АЭС и АСТ | от -50 до +100 | ||||||||||
| для общепромышленного применения | от -50 до +400 | ||||||||||
|
Условное обозначение номинальной статической характеристики преобразования (далее - НСХ) ТС по ГОСТ 6651-2009 |
50П | ||||||||||
| Класс допуска по ГОСТ 6651-2009 | В | ||||||||||
| Номинальное значение сопротивления ТС при 0 °С, Ом | 50 | ||||||||||
| Температурный коэффициент α, °С^-1 | 0,00391 | ||||||||||
| Допуск ТС, °С, где |t| - абсолютное значение температуры, °С | ± (0,3+0,005|t|) | ||||||||||
| Длина монтажной части ТС, мм | от 80 до 1000 | ||||||||||
| Диаметр монтажной части ТС, мм | 7; 8 | ||||||||||
| Масса, кг | от 0,376 до 0,530 | ||||||||||
|
Время термической реакции в потоке воды, имеющем скорость от 0,3 до 1,0 м/с, при котором изменение показаний составляет 63,2% полного изменения, не более, с |
15 | ||||||||||
| Электрическое сопротивление изоляции между ЧЭ ТС и защитной арматурой, не менее, МОм: | |||||||||||
|
при температуре плюс (25±10) °С и относительной влажности от 30 до 80 % |
100 | ||||||||||
| при температуре +35 °С и относительной влажности 98 % | 0,5 | ||||||||||
| Климатическое исполнение ТС по ГОСТ 15150-69 | УХЛ4 | ||||||||||
| Группа исполнения по ГОСТ Р 52931-2008 | С2 | ||||||||||
| Категория сейсмостойкости по НП-031-01 |
I выдерживает сейсмические нагрузки МР3 (7 баллов по шкале МSК-64 включительно) |
||||||||||
| ТС устойчивы и прочны к воздействию синусоидальных вибраций, допустимых для группы исполнения: | |||||||||||
| по ГОСТ Р 52931-2008 | V4 | ||||||||||
| по ГОСТ 30631-99 | М5 | ||||||||||
|
Головки ТС защищены от проникновения внутрь пыли и воды. Степень защиты по ГОСТ 14254-2015 |
IP68 | ||||||||||
|
По помехоустойчивости (электромагнитной совместимости) по ГОСТ 32137-2013 ТС относятся к группе исполнения |
IV | ||||||||||
|
Критерий качества функционирования по ГОСТ 32137-2013 |
А | ||||||||||
|
ТС являются невосстанавливаемыми, неремонтируемыми, однофункциональными изделиями. Назначенный ресурс ТС, ч |
40 000 | ||||||||||
