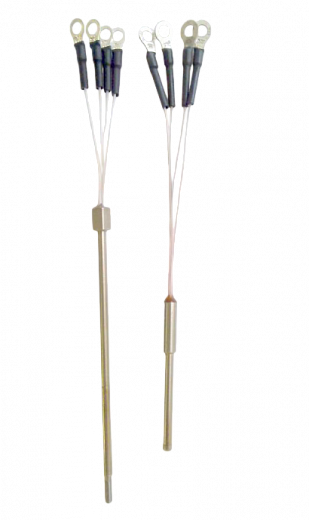

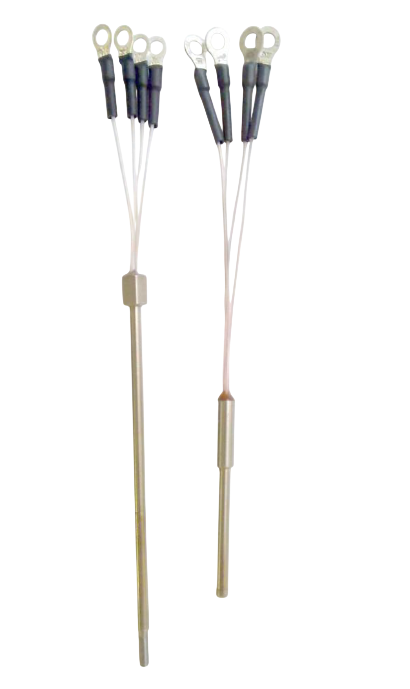

Термопреобразователи сопротивления ТСП-06

Описание Технические характеристики

Описание

Термопреобразователи сопротивления ТСП-06 (далее – ТС или термопреобразователи) предназначены для непрерывных измерений температуры (воздуха и деталей) внутри герметичных от воздействия окружающей среды устройств, используемых в атомной энергетике на АЭС с реакторами типа ВВЭР, РБМК, БН и на АСТ, включая оборудование, размещаемое в герметичной зоне АЭС с ВВЭР, а также для измерений температуры химически неагрессивных газообразных и жидких сред.

Технические характеристики

Диапазон измерений температуры, °С
для ТС с НСХ						от -50 до +150
для ТС с ИСХ						от 0 до +150
Условное обозначение НСХ по ГОСТ 6651-2009						10П, 50П, 100П, Pt100
Температурный коэффициент α, °С^-1
для НСХ типов 10П, 50П, 100П						0,00391
для НСХ типа Pt100						0,00385
Класс допуска ТС по ГОСТ 6651-2009
для НСХ типов 50П, 100П						АА, А, В, С
для НСХ типа 10П						В
для НСХ типа Pt100						АА, А, В
Допуск ТС, °С, где \|t\| - абсолютное значение температуры, °С, без учета знака						для класса АА: ±(0,1+0,0017∙\|t\|) для класса А: ±(0,15+0,002∙\|t\|) для класса В: ±(0,3+0,005∙\|t\|) для класса С: ±(0,6+0,01∙\|t\|)
Пределы допускаемых отклонений сопротивления от ИСХ (в температурном эквиваленте), °С						±0,2
Максимальное значение измерительного тока, протекающего по ЧЭ, мА:
для ТС с Rо=10 Ом						20
для ТС с Rо=50 Ом						10
для ТС с Rо=100 Ом						7
Время термической реакции ТС в потоке воды, имеющем скорость не менее 0,3 м/с, при котором изменение показаний составляет 63,2 % полного изменения, с, не более
для исполнения 427.13-00, 427.13-01						5
для исполнения 427.13-02 – 427.13.08						10
Электрическое сопротивление изоляции при температуре от +15 до +35 °С, МОм, не менее						100
Длина монтажной части ТС, мм						52; 68; 76; 106
Диаметр монтажной части ТС, мм						4; 6
Масса, кг						0,02 до 0,056
Климатическое исполнение ТС по ГОСТ 15150-69						УХЛ3, УХЛ4, М4, ТВ3, ТМ3
Тип атмосферы по ГОСТ 15150-69						IV
Группа исполнения по ГОСТ Р 52931-2008						Д2
Виброустойчивость и вибропрочность по ГОСТ Р 52931-2008						V4
Группа механического исполнения по ГОСТ 30631-99						М5
Группа исполнения по устойчивости к помехам ТС по ГОСТ 32137-2013						IV
Категория сейсмостойкости по НП-031-01						I
Рабочие условия эксплуатации:
температура окружающего воздуха, °С						от - 50 до + 150
относительная влажность, %						до 100
Средний срок службы ТС, лет, не менее						15
Назначенный срок службы ТС, лет						10
Средняя наработка до отказа ТС, ч, не менее						250 000
