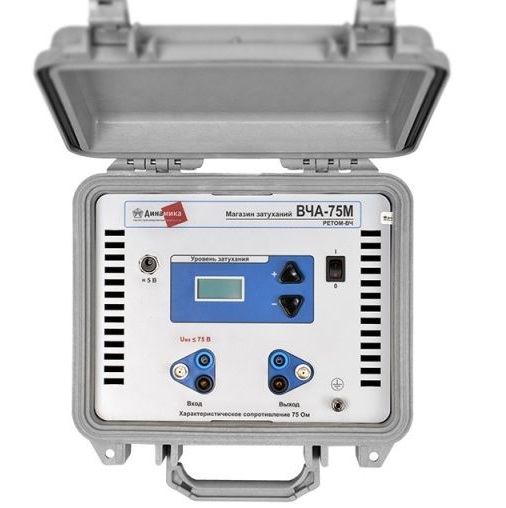

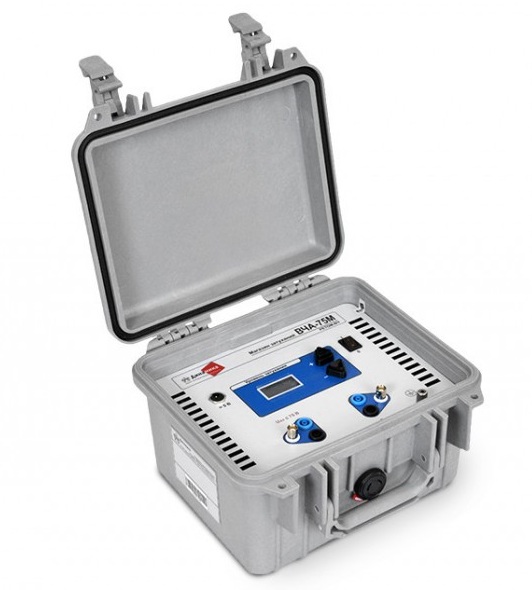

ВЧА-75М магазин затуханий
- На магазин затуханий ВЧА-75М предоставляется гарантия 5 лет со дня поставки.
Описание
Технические характеристики
Документация
Описание
Магазин затуханий ВЧА-75М повышает производительность труда при наладке и эксплуатации ВЧ устройств РЗ, ПА и ВЧ тракта.
ВЧА-75М представляет собой набор делителей напряжения и образует аттенюатор с переключаемым коэффициентом ослабления.
Характеристическое входное и выходное сопротивление магазина составляет 75 Ом.
ВЧА-75М предназначен для:
- проверки двух полукомплектов ВЧ аппаратуры в условиях лаборатории через искусственную линию;
- определения запаса по перекрываемому затуханию действующего канала;
- определения затухания симметричного четырехполюсника с характеристическим сопротивлением 75 Ом методом сравнения.
Технические характеристики
| Характеристическое сопротивление | 75 Ом | ||||||||||
| Максимальное входное напряжение | 75 В | ||||||||||
| Диапазон установки затухания | 0 … 49 дБ | ||||||||||
| Диапазон рабочих частот | 0,004 … 1 МГц | ||||||||||
| Диапазон рабочих температур | 0 … + 50 °С | ||||||||||
| Питание устройства внешнее: | |||||||||||
| напряжение, не менее | 5 В | ||||||||||
| ток, не менее | 1 А | ||||||||||
| Масса устройства, не более | 3 кг | ||||||||||
| Габаритные размеры, не более | 270 x 246 x 174 мм | ||||||||||
