Описание

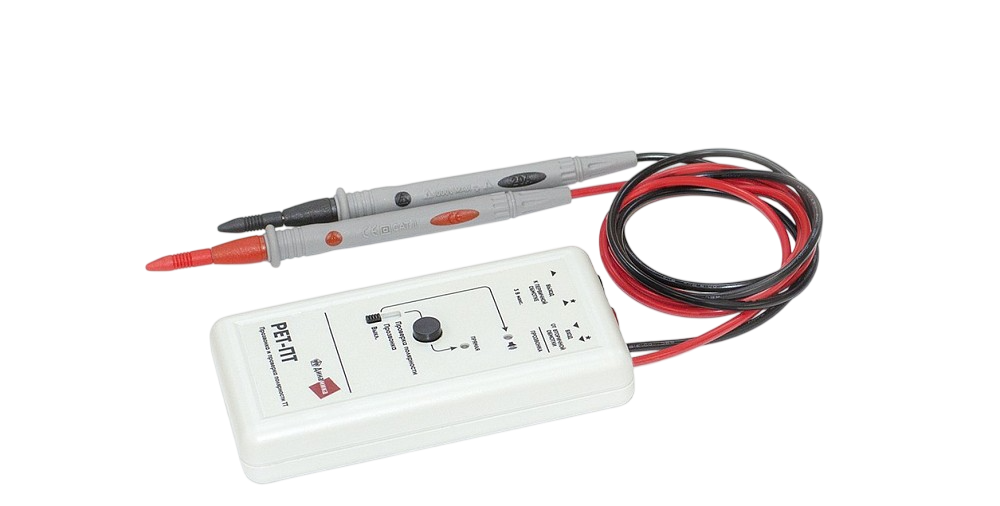

Тестер РЕТ-ПТ служит для определения полярности измерительных трансформаторов тока и проверки целостности цепей (прозвонки).
Для прозвонки цепей используются щупы, подключаемые к объекту измерения. При наличии целостности цепи загорается светодиод и раздается звуковой сигнал.
При проверке полярности трансформаторов тока щупы РЕТ-ПТ подключаются к вторичной обмотке ТТ, а выходные клеммы – к первичной обмотке, переключатель устанавливается в положение «Проверка полярности», далее запускается проверка. При обратной полярности или неправильном подключении светодиод тестера не загорается.
Технические характеристики
| Ток прозвонки, не более | 0,1 мА |
| Амплитудное значение выходного тока, не более | 1 А |
| Выходное напряжение, не более | 5 В |
| Защита от подачи внешнего напряжения | отсутствует |
| Сопротивление изоляции между корпусом и токоведущими частями, не менее | 20 Мом |
| Питание устройства | 2 элемента (2 х 1,5 В) |
| Масса не более | 0,45 кг |
| Габаритные размеры не более | 70 × 135 × 24 мм |
