РЕТ-ДТ преобразователь измерительный токовый
Описание
Технические характеристики
Документация
Описание

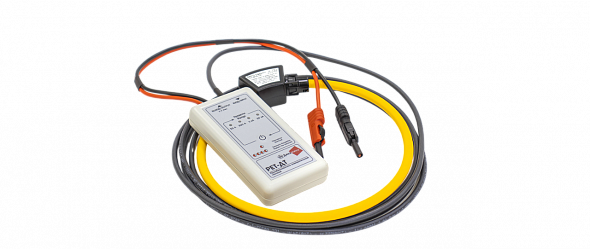

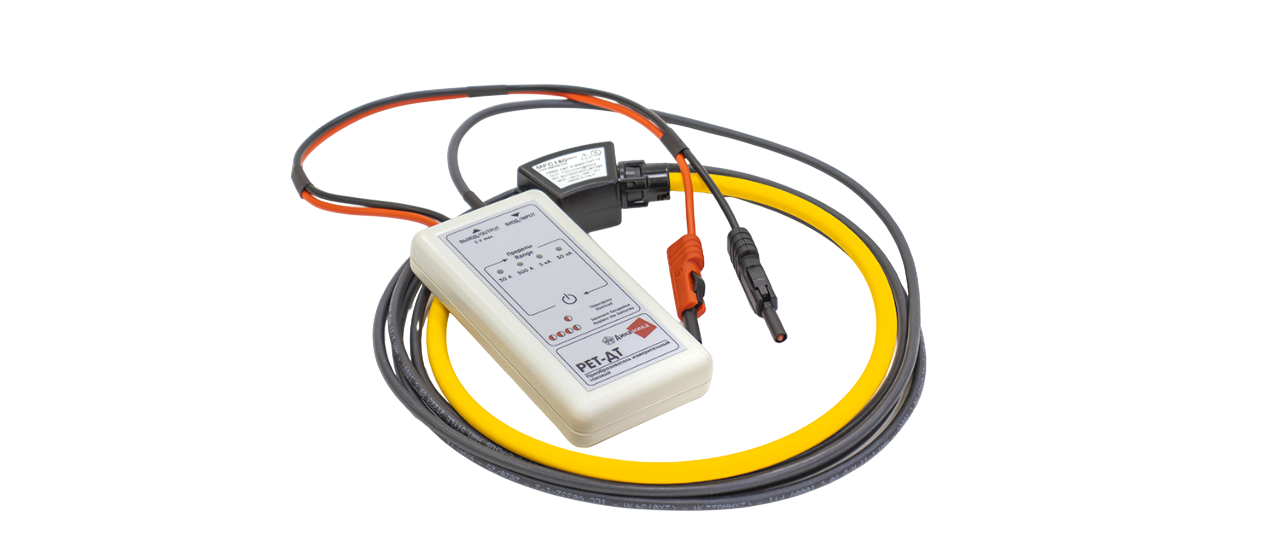

Преобразователь измерительный токовый РЕТ-ДТ представляет собой гибкое измерительное кольцо (пояс Роговского) и блок управления, который выдает низковольтное напряжение (3 В переменного тока), пропорциональное измеряемому току, и обеспечивает измерение силы переменного тока от 3 до 30 000 А.
Он предназначен для совместного использования с приборами РЕТОМ-21, РЕТОМ-25, а также с вольтамперфазометрами РЕТОМЕТР-M2, РЕТОМЕТР-M3 и комплексом РЕТОМ-30кА.
Гибкое измерительное кольцо в его составе позволяет проводить измерения в проводниках, находящихся в труднодоступных местах, где обычные датчики тока неприменимы. Питание осуществляется от двух элементов формата АА, время работы от одного комплекта батарей – не менее 400 часов.
Технические характеристики
| Диапазон измерения тока, А | 3-30;30-300;300-3000;3000-30000 |
| Коэффициент преобразования, мВ/А (переменного тока) | 100 10 1 0,1 |
| Пределы допускаемой абсолютной основной погрешности измерения тока (при 50±5 Гц), А | ±(0,008х+0,002хк) |
| Диапазон частот, Гц | 45-55 |
| Фазовая погрешность, градусы | ±1 |
| Коэффициент перегрузки, от предела | 1,2 |
| Минимальное сопротивление внешнего измерителя (вольтметра), кОм | 100 |
| Масса изделия, кг, не более | 0,45 |
| Габаритные размеры блока управления, мм, не более | 135 x 70 x 24 |
| Диаметр измерительного кольца, мм, не менее | 195 |
| Диапазон рабочих температур, °С | от - 20 до + 50 |
| Способ защиты человека от поражения электрическим током | Класс III по ГОСТ 12.2.007.0-75 |
| Максимальный потребляемый ток, мА, не более | 70 |
